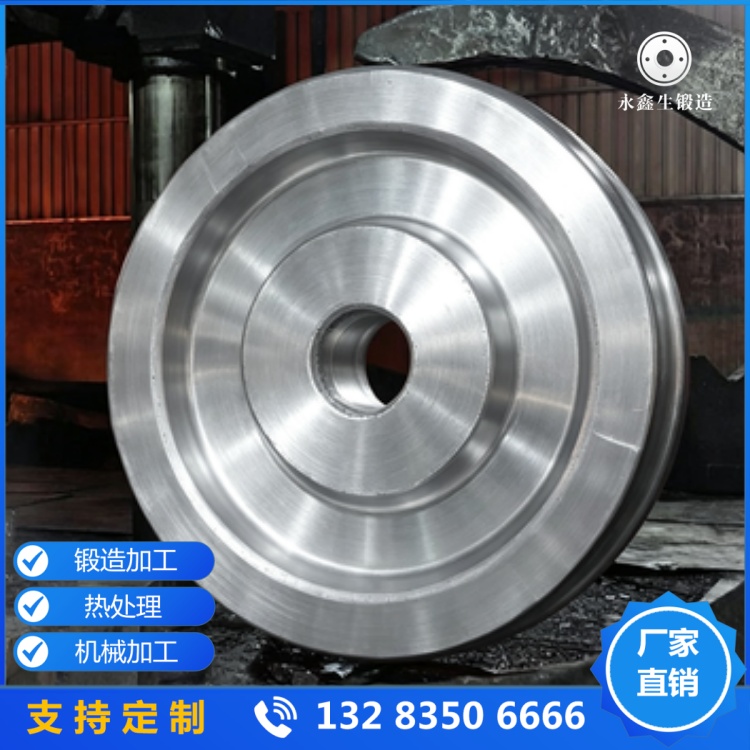

大直徑橋式行車輪鍛件的設計要點與性能優化

大直徑橋式行車輪鍛件作為大跨度、重載橋式起重機的核心部件，其設計合理性直接影響設備的運行性能、承載能力和使用壽命。由于大直徑行車輪鍛件的直徑大、重量重、承載載荷高，設計過程中需要綜合考慮材質、結構、強度、耐磨性等多個因素，同時通過性能優化，提升鍛件的品質和適配性。本文將詳細介紹大直徑橋式行車輪鍛件的設計要點和性能優化方法。

大直徑橋式行車輪鍛件的設計要點，主要包括以下幾個方面：

一是尺寸設計，這是大直徑行車輪鍛件設計的核心。尺寸設計需根據起重機的額定載荷、跨度、運行速度等參數，確定行車輪的直徑、寬度、內孔尺寸等關鍵參數。一般來說，額定載荷越大、跨度越大，行車輪的直徑越大，例如，額定載荷50-100噸的橋式起重機，行車輪直徑通常為600-800mm；額定載荷100噸以上的橋式起重機，行車輪直徑可達800-1200mm。同時，行車輪的寬度需根據軌道寬度確定，確保與軌道貼合良好，接觸面積≥80%；內孔尺寸需與車輪軸配合緊密，采用過盈配合或鍵連接，確保運行時無松動。

二是結構設計，大直徑行車輪鍛件的結構設計需兼顧強度和輕量化，避免過度厚重導致重量過大，增加起重機的運行負荷。通常采用實心結構或空心結構，實心結構適用于超重載場景，承載能力強，但重量較大；空心結構適用于中重載場景，能夠減輕重量，降低能耗，同時保證足夠的強度。此外，對于雙輪緣大直徑行車輪，需合理設計輪緣的高度和厚度，確保橫向限位能力，避免脫軌；對于無輪緣大直徑行車輪，需優化踏面結構，提升運行穩定性。

三是材質設計，根據工況需求，合理選擇材質，確保鍛件具備優異的強度、耐磨性和韌性。對于超重載、高頻運行的場景，選擇42CrMo、鉻鉬釩合金等高強度合金鋼；對于高溫、腐蝕環境，選擇耐熱、耐腐蝕的合金材質；對于中重載、運行頻率一般的場景，可適當選擇性價比更高的材質，但需確保滿足承載要求。同時，材質的化學成分需嚴格控制，確保純凈度，避免有害雜質影響鍛件性能。

四是強度設計，大直徑行車輪鍛件需要承受重載和沖擊，強度設計至關重要。通過力學計算，確保鍛件的抗拉強度、屈服強度、沖擊韌性等力學性能符合標準，能夠承受額定載荷和瞬時沖擊載荷；同時，優化鍛件的結構，增加受力部位的厚度，減少應力集中，避免鍛件在運行中出現開裂、變形等問題。例如，在行車輪的輪轂部位，增加厚度，提升承載能力；在踏面與輪轂的過渡部位，采用圓弧過渡，減少應力集中。

大直徑橋式行車輪鍛件的性能優化，主要從材質、工藝、熱處理三個方面入手，具體方法如下：

一是材質優化，采用合金元素強化技術，在基礎材質中添加鉻、鉬、釩等合金元素，提升材質的強度、硬度和耐磨性；同時，采用精煉工藝，降低材質中的硫、磷等有害雜質含量，提升材質的純凈度和韌性，確保鍛件能夠承受重載和沖擊。例如，在42CrMo材質中添加釩元素，能夠顯著提升鍛件的硬度和耐磨性，延長使用壽命。

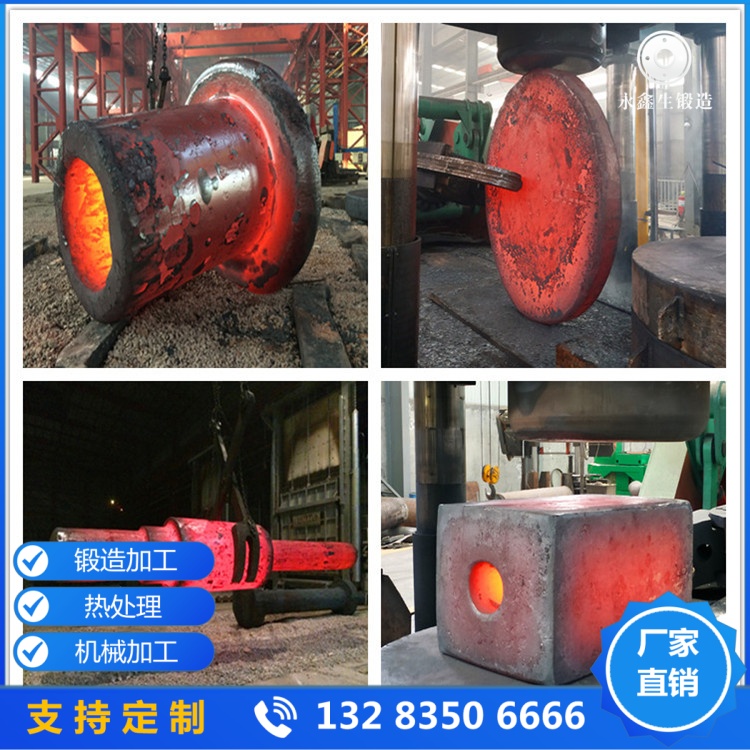

二是工藝優化，優化鍛造工藝，采用大型模鍛壓機，提高鍛造比，確保鍛件組織致密、晶粒細化；采用恒溫加熱、分步鍛壓、緩慢冷卻的工藝，減少鍛件內部應力，防止變形和開裂；在精加工階段，采用高精度設備，提升鍛件的尺寸精度和表面質量，確保行車輪與軌道貼合良好，減少摩擦磨損。例如，采用數控磨床進行踏面精加工，提升踏面精度，減少運行時的晃動。

三是熱處理優化，采用復合熱處理工藝，優化熱處理參數，提升鍛件的力學性能。例如，調整調質處理的溫度和保溫時間，使鍛件獲得均勻的回火索氏體組織，兼具高強度和高韌性；調整表面淬火的參數，增加硬化層厚度，提升踏面的耐磨性；增加低溫回火工藝，消除表面淬火產生的內應力，進一步提升鍛件的韌性，避免脆性斷裂。

此外，還可通過表面處理技術，如鍍鉻、氮化等，提升大直徑行車輪鍛件的表面硬度和耐磨性，增強防腐性能，延長使用壽命。通過以上設計要點和性能優化方法，能夠確保大直徑橋式行車輪鍛件具備優異的性能，完美適配大跨度、重載工況，為起重機的安全、高效運行提供有力保障。
